一提起10KV電壓互感器，相信大多數電氣人員對它不陌生，不過對于一個電氣初學者來說，可能對它感到一知半解了。在使用該產品的時候，如果對它的工作原理和特性不了解，接線方式選擇錯誤，則會直接影響到電壓、功率和電能測量的精確度，因此掌握它的相關知識是很有必要的。

　　工作原理：

　　電壓互感器主要可以分為兩種，一種是電磁式，另一種是電容分壓式，其中電磁式的電壓等級大多在220kV及以下，下面就以電磁式為例介紹一下其工作原理。

　　通過利用電磁感應原理，在閉合的鐵芯上，繞兩個匝數不一樣、相互絕緣的繞組，其中電源接入側為一次繞組N1，輸出側為二次繞組N2。

　　當一次繞組有電壓的時候，繞組會有交流電流通過，鐵芯會產生與電源頻率一樣的交變磁通Φ1，一次、二次繞組屬在同一個鐵芯上，根據電磁感應定律，二次繞組就會有頻率相同，但是數值不同的感應電動勢E2產生。

　　由于匝數不一樣，使得兩個繞組的感應電動勢也是不一樣的，其中高的關系為：N1/N2=U1/U2，根據國內的標準，二次側輸出電壓值要求為100V。

　　特性：

　　由于一次電壓不受到二次負荷的影響，因此二次側連接的儀表或繼電器的電壓線圈的阻抗會比較大，但是通過的電流又很小，這樣一來互感器在正常工作的時候往往接近于空載狀態。

　　二次側不能短路，一旦二次側短路就會有很大的短路電流產生，這會會燒毀互感器，因此一次、二次側裝設熔斷器主要是為了短路保護。

　　接線方式：

　　由于電壓互感器有單相和三相兩種，因此接線的方式也不一樣。

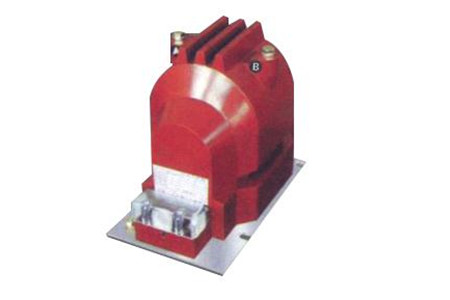

　　單相互感器接線方式：

　　其中兩臺單相互感器里采用Vv接線，三臺單相互感器，則要求在連接時開口為三角形。

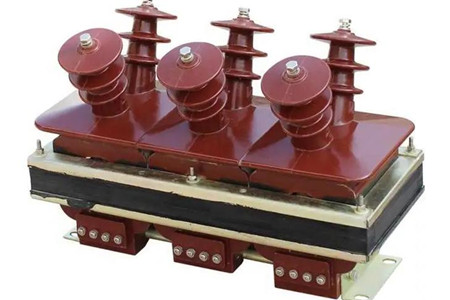

　　三相互感器連接方式：

　　一臺三相三柱式按照Yy0進行接線，它主要是用于測量線電壓。

　　10KV電壓互感器在很多領域都有用處，如果對它的工作原理、特性和接線方式不了解，在使用時往往不知道如何下手，因此每一個使用者都需要掌握它的基本知識點。
